Linearmotoren

Linearmotoren flach

Flache Bauweise, hohe Präzision und maximale Performance – unsere flachen Linearmotoren überzeugen durch hohe Kraftdichte, dynamische Bewegungen und eine besonders kompakte Bauform für anspruchsvolle Anwendungen.
Produktbeschreibung

Hohe spezifische Leistung bei kompakter Bauform.

Die flachen Synchron-Linearmotoren der Baureihe LMS-P verfügen über mehrphasige, eisenbehaftete Wicklungen. Ihre patentierte Magnetkreis-Geometrie ermöglicht eine hohe spezifische Leistung bei geringer Masse, kompakten Abmessungen und wenig Cogging. Das mit Permanentmagneten ausgestattete Sekundärteil wird durch eine Edelstahlabdeckung mechanisch geschützt.

Die Baureihe eignet sich insbesondere für Anwendungen in Werkzeugmaschinen, der Automatisierungstechnik, Handhabungsgeräten sowie in Mess- und Positioniersystemen, bei denen dynamische und präzise lineare Bewegungen gefordert sind.

‍

Ihre Vorteile
Hohe spezifische Leistung

Hohe Leistungsfähigkeit bei kompakter Dimensionierung.

Geringes Cogging

Für gleichmäßige und präzise Bewegungsabläufe.

Geringe Masse

Vorteilhaft für Anwendungen mit hohen dynamischen Anforderungen.

Kompakte Abmessungen

Flexible Integration auch bei begrenztem Bauraum.

Flexible Konfiguration

Verschiedene Baugrößen und optionale Wasserkühlung verfügbar.

Technische Eigenschaften
Baureihen
LMS-P 35 / LMS-P 58
Wicklung
mehrphasig, eisenbehaftet
Primärteil
bis zu 6 Breiten und 3 Längen
Längenraster
32 mm / 37 mm
Wasserkühlung
optional
Variantenvergleich
Hier finden Sie einen Überblick der verfügbaren Motortypen. Für eine konkrete Produktberatung setzen Sie sich gerne mit uns in Verbindung.
Motortyp
Dauerkraft
Maximalkraft
Primärteil LxBxH
Primärteil Gew.
Sekundärteil BxH
Sekundärteil Gew.
Sekundärteil Längen
LMS-P 35-XXX / 160

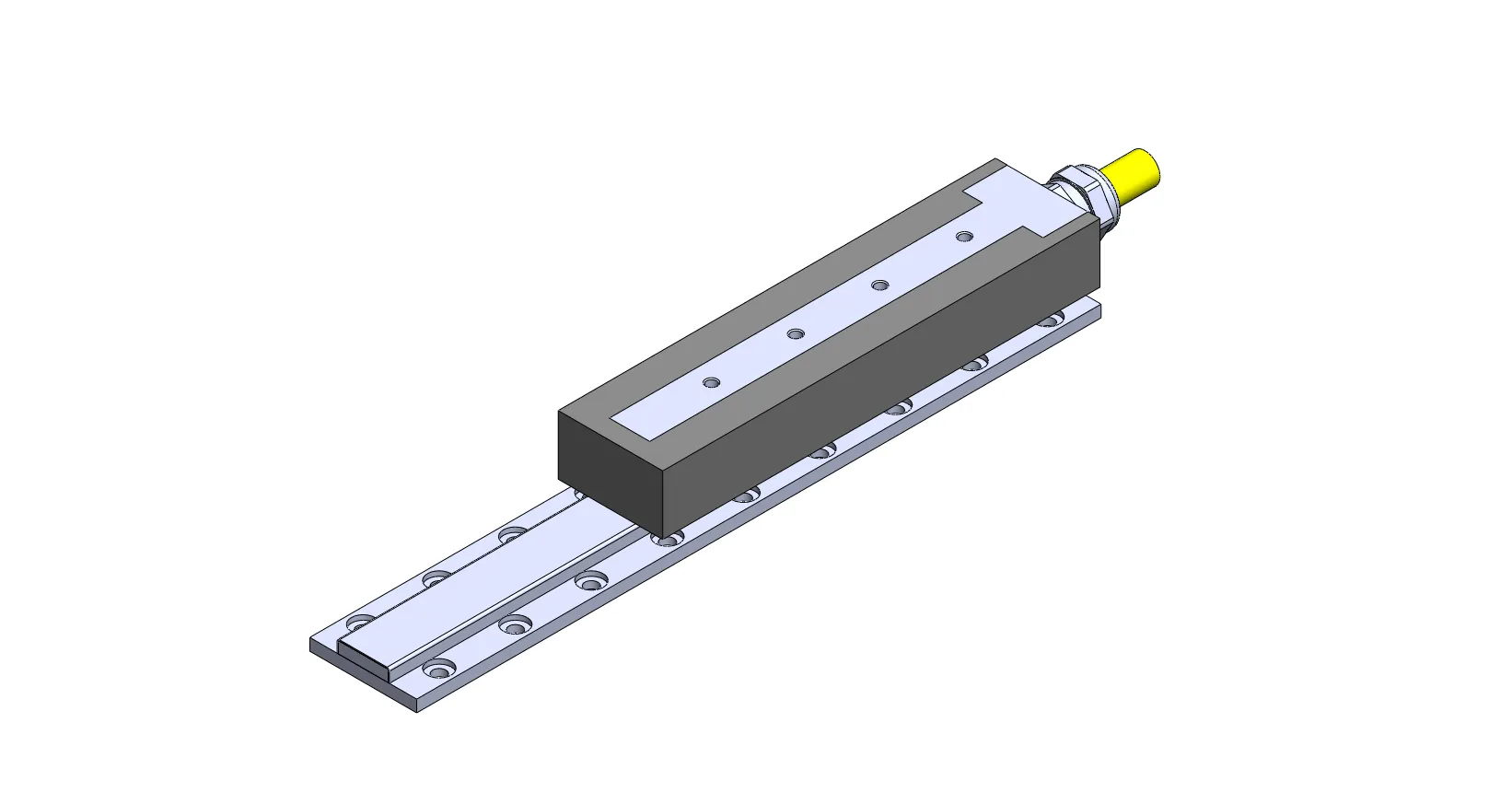

LMS-P 35-017 / 160
53
N
210
N
184 x 44 x 25
mm
1
kg
45 x 10.4
mm
2.4
kg
64, 96, 160, 224, 288, 544
mm

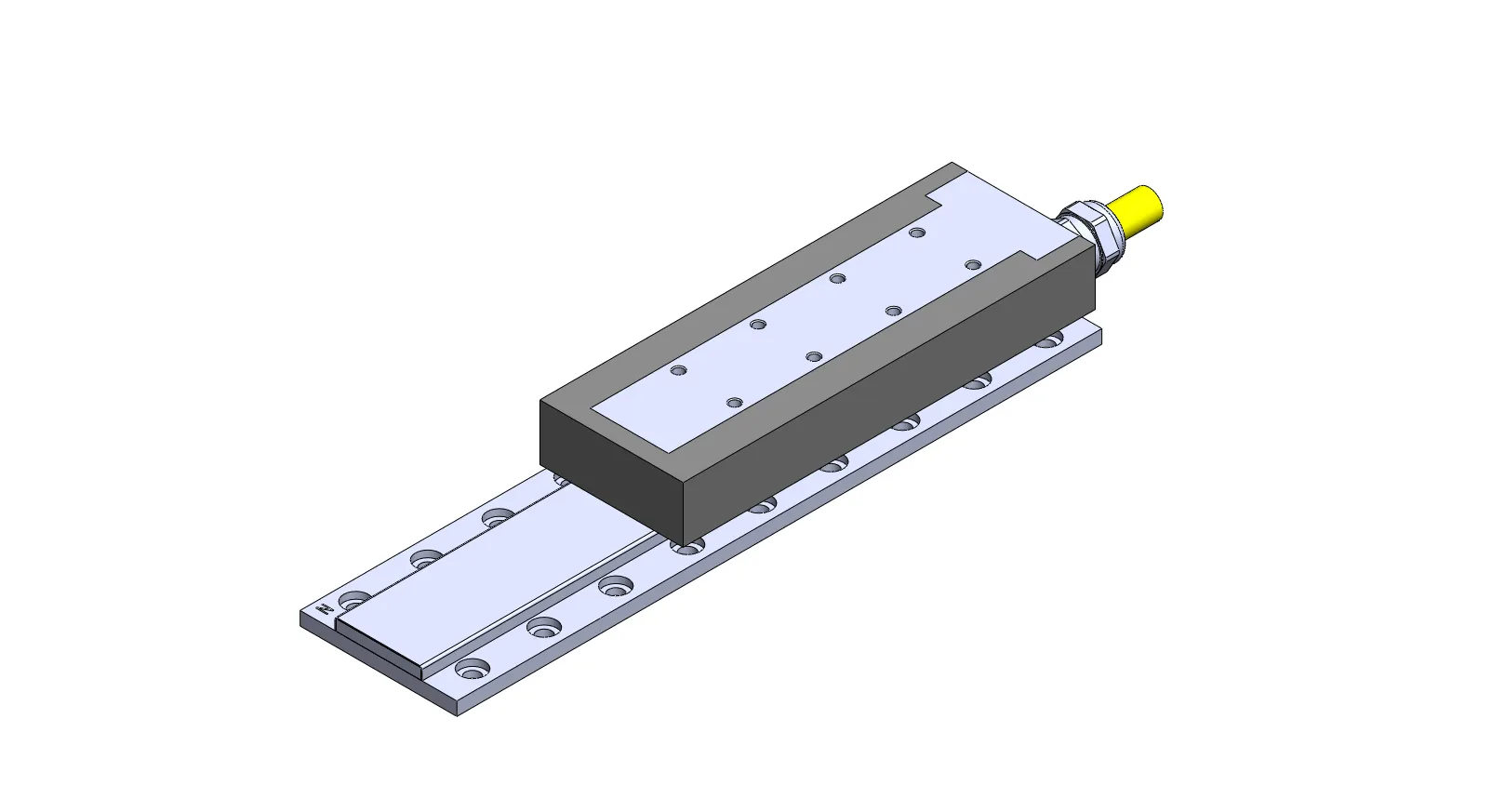

LMS-P 35-035 / 160
130
N
430
N
184 x 64 x 25
mm
1.5
kg
70 x 11.4
mm
4.5
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-052 / 160
200
N
640
N
184 x 84 x 25
mm
2
kg
90 x 11.4
mm
6
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-070 / 160
280
N
870
N
184 x 104 x 25
mm
2.5
kg
100 x 11.4
mm
7.1
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-105 / 160
440
N
1300
N
184 x 139 x 25
mm
3.5
kg
140 x 11.4
mm
10.1
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-140 / 160
590
N
1740
N
184 x 174 x 25
mm
4.4
kg
180 x 11.4
mm
15.9
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-XXX / 320

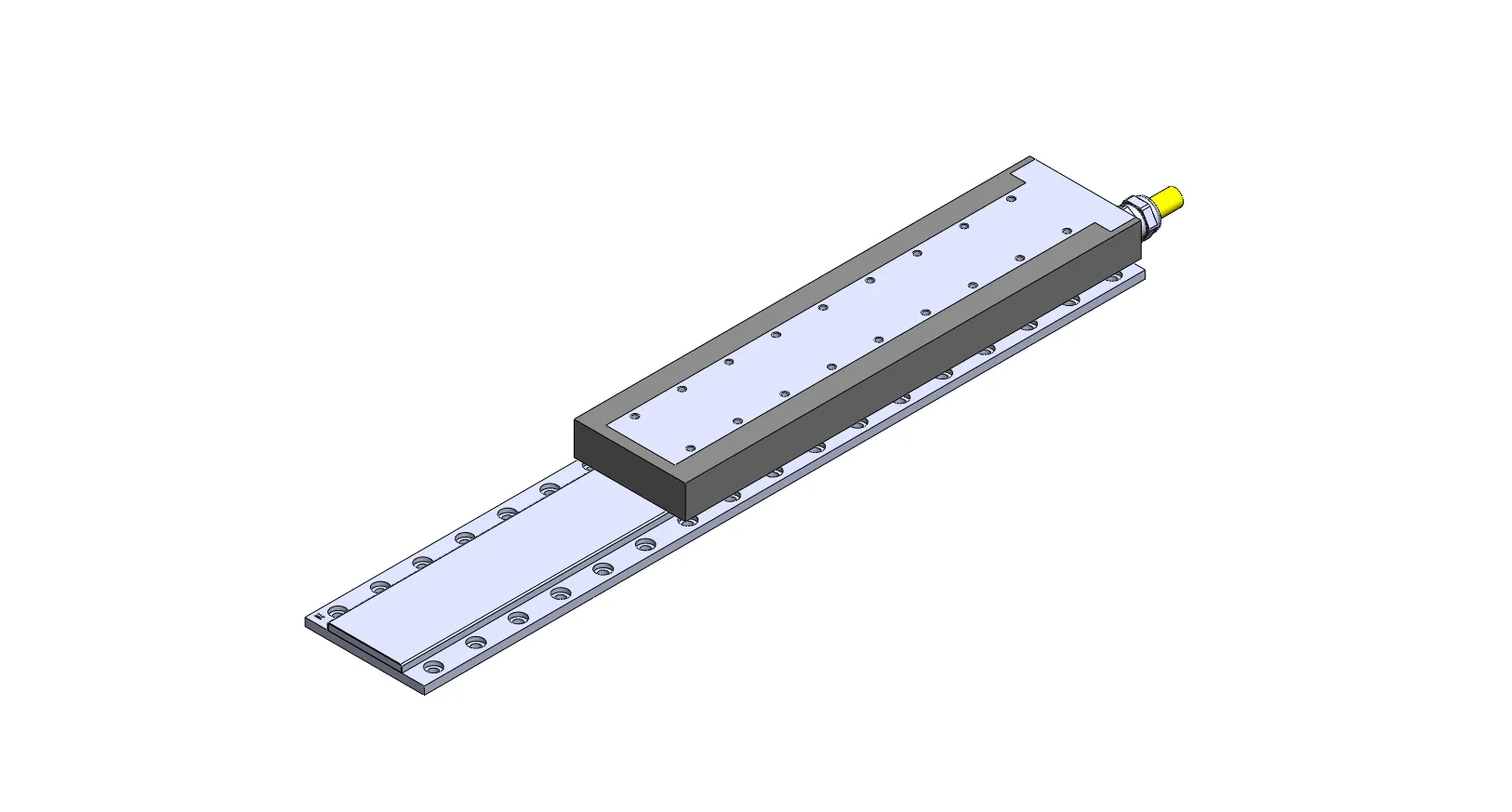

LMS-P 35-035 / 320
270
N
870
N
344 x 64 x 25
mm
2.7
kg
70 x 11.4
mm
4.5
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-052 / 320
380
N
1290
N
344 x 84 x 25
mm
3.6
kg
90 x 11.4
mm
6
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-070 / 320
540
N
1740
N
344 x 104 x 25
mm
4.6
kg
100 x 11.4
mm
7.1
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-105 / 320
840
N
2600
N
344 x 139 x 25
mm
6.5
kg
140 x 11.4
mm
10.1
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-140 / 320
1150
N
3470
N
344 x 174 x 25
mm
8.3
kg
180 x 11.4
mm
15.9
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-XXX / 480

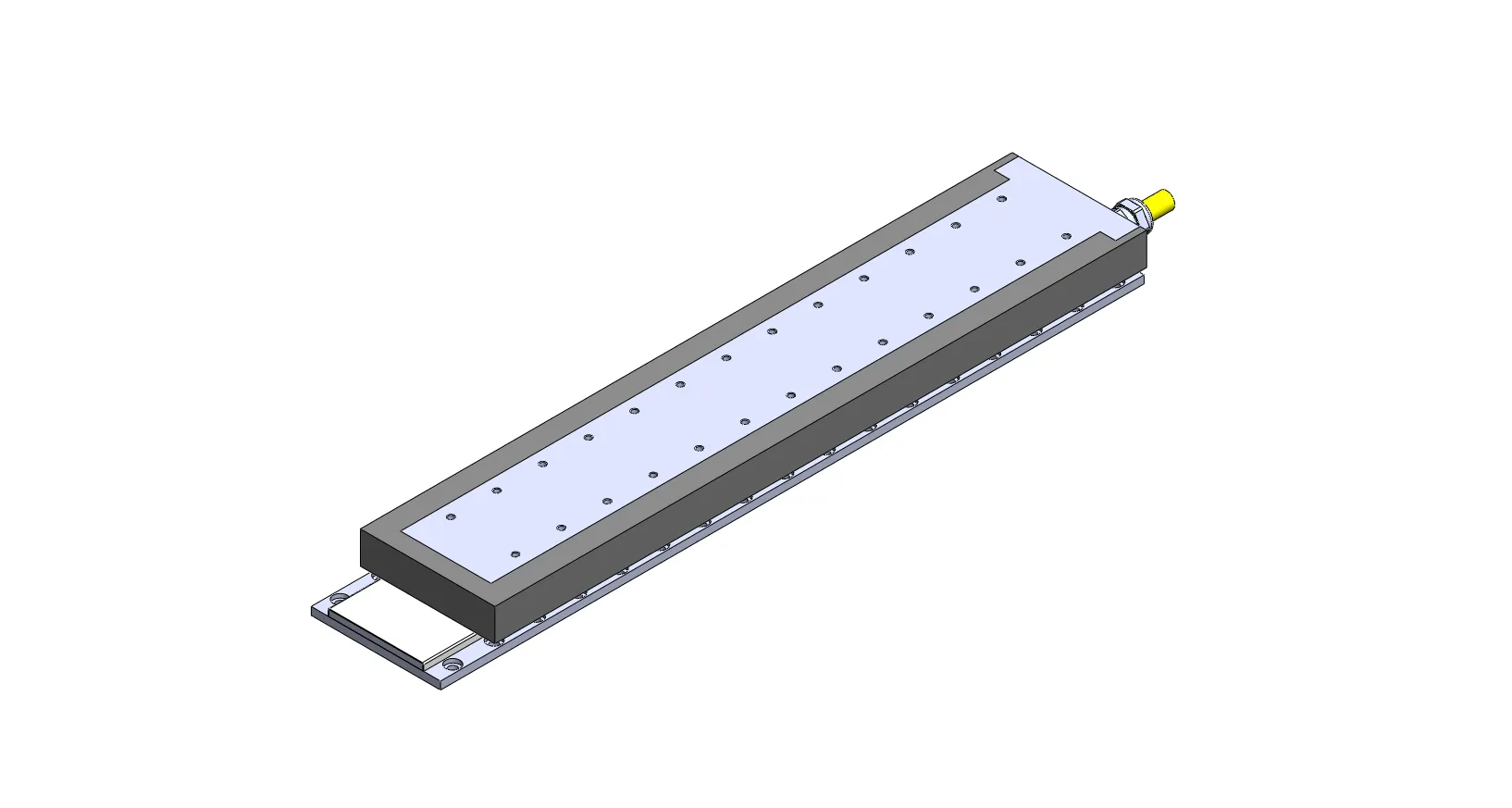

LMS-P 35-070 / 480
810
N
2600
N
504 x 104 x 25
mm
6.7
kg
100 x 11.4
mm
7.1
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-105 / 480
1250
N
3910
N
504 x 139 x 25
mm
9.5
kg
140 x 11.4
mm
10.1
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 35-140 / 480
1700
N
5210
N
504 x 174 x 25
mm
12.2
kg
180 x 11.4
mm
15.9
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 58-XXX / 185
LMS-P 58-035 / 185
290
N
500
N
214 x 68 x 45.8
mm
2.9
kg
70 x 11.4
mm
4.7
kg
74, 111, 185, 333, 629
mm
LMS-P 58-070 / 185
640
N
1000
N
214 x 106 x 45.8
mm
4.9
kg
100 x 11.4
mm
7.5
kg
74, 111, 185, 333, 629
mm
LMS-P 58-105 / 185
990
N
1500
N
214 x 141 x 45.8
mm
6.9
kg
140 x 11.4
mm
10.8
kg
74, 111, 185, 333, 629
mm
LMS-P 58-140 / 185
1300
N
2000
N
214 x 176 x 45.8
mm
8.9
kg
180 x 13.4
mm
16.8
kg
74, 111, 185, 333, 629
mm
LMS-P 58-XXX / 370
LMS-P 58-035 / 370
550
N
1000
N
399 x 68 x 45.8
mm
5.5
kg
70 x 11.4
mm
4.7
kg
74, 111, 185, 333, 629
mm
LMS-P 58-070 / 370
1230
N
2000
N
399 x 106 x 45.8
mm
9.4
kg
100 x 11.4
mm
7.5
kg
74, 111, 185, 333, 629
mm
LMS-P 58-105 / 370
1920
N
3000
N
399 x 141 x 45.8
mm
13.3
kg
140 x 11.4
mm
10.8
kg
74, 111, 185, 333, 629
mm
LMS-P 58-140 / 370
2600
N
4000
N
399 x 176 x 45.8
mm
17.2
kg
180 x 13.4
mm
16.8
kg
64, 96, 160, 224, 288, 544
mm
LMS-P 58-XXX / 555
LMS-P 58-070 / 555
1830
N
3000
N
584 x 106 x 45.8
mm
13.9
kg
100 x 11.4
mm
7.5
kg
74, 111, 185, 333, 629
mm
LMS-P 58-105 / 555
2840
N
4500
N
584 x 141 x 45.8
mm
19.7
kg
140 x 11.4
mm
10.8
kg
74, 111, 185, 333, 629
mm
LMS-P 58-140 / 555
3900
N
6010
N
584 x 176 x 45.8
mm
25.5
kg
180 x 13.4
mm
16.8
kg
64, 96, 160, 224, 288, 544
mm
