Rotationsmotoren

Bürstenbehaftet

Kompakt, robust und leistungsstark - unsere bürstenbehafteten Rotationsmotoren überzeugen durch einfache Ansteuerung und hohe Zuverlässigkeit. Ideal für Anwendungen mit konstantem Drehmoment und präziser Regelbarkeit.
Produktbeschreibung

Dynamische Gleichstrom-Servomotoren für anspruchsvolle Anwendungen.

Die bürstenbehafteten Rotationsmotoren der Baureihe BB sind permanenterregte Gleichstrom-Servomotoren mit Gleichstromanker und Kommutator. Die Auslegung von Kommutator und Kohlebürsten ermöglicht kurzzeitig hohe Überlastungen. Effiziente Magnetkreise erlauben kleine Ankerdurchmesser und damit ein geringes Motorträgheitsmoment.

‍

Damit eignen sich die Motoren besonders für dynamische Antriebsaufgaben, unter anderem in Werkzeugmaschinen, Druckmaschinen, Industrierobotern und Handhabungsgeräten.

Ihre Vorteile
Hohe Dynamik

Geringes Motorträgheitsmoment für dynamische Bewegungsabläufe.

Hohe Überlastbarkeit

Kurzzeitig hohe Überlastungen durch die Auslegung von Kommutator und Kohlebürsten.

Effizienter Magnetkreis

Ermöglicht kleine Ankerdurchmesser und eine kompakte Motorauslegung.

Integrierter Tacho

Serienmäßig mit 3-V-Tacho zur Drehzahlerfassung ausgestattet.

Flexible Ausführung

Optional ist die Baureihe auch mit einem 6-V-Tacho erhältlich.

Technische Eigenschaften
Motortyp
Gleichstrom-Servomotor
Erregung
permanent
Rotor
Gleichstromanker mit Kommutator
Schutzart
IP 44, auf Wunsch IP 55
Lager:
dauergeschmierte Kugellager
Variantenvergleich
Hier finden Sie einen Überblick der verfügbaren Motortypen. Für eine konkrete Produktberatung setzen Sie sich gerne mit uns in Verbindung.
Motortyp
Maximale Drehzahl
Drehmoment
Spitzendrehmoment
Gewicht
Länge

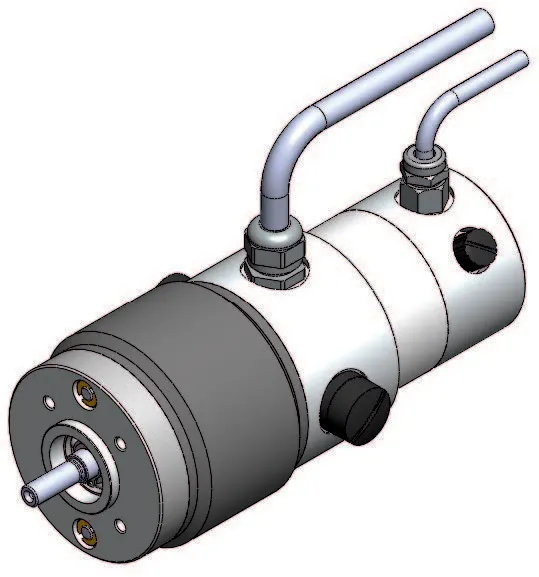

BB 55
BB55.15.012
5000
min-1
0.12
Nm
0.48
Nm
0.55
kg
135
mm
BB55.23.023
4000
min-1
0.23
Nm
0.9
Nm
0.6
kg
143
mm
BB55.23./1.023
5000
min-1
0.23
Nm
0.9
Nm
0.6
kg
143
mm
BB55.33.032
5000
min-1
0.32
Nm
1.25
Nm
0.7
kg
153
mm
BB55.43.041
5000
min-1
0.41
Nm
1.6
Nm
0.8
kg
163
mm

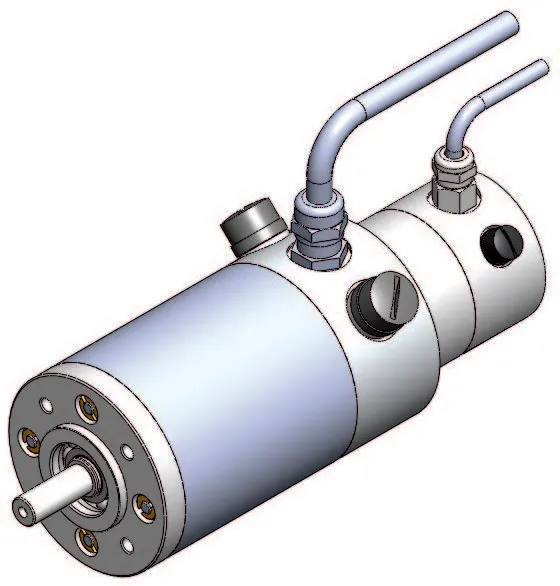

BB 62
BB62.20.030
3000
min-1
0.3
Nm
1.2
Nm
1.4
kg
132.5
mm
BB62.44.056
3000
min-1
0.56
Nm
2.2
Nm
1.8
kg
156.5
mm
BB62.60.080
3000
min-1
0.8
Nm
3.2
Nm
2.4
kg
172.5
mm
BB62.82.100
3000
min-1
1
Nm
4
Nm
3.5
kg
194.5
mm

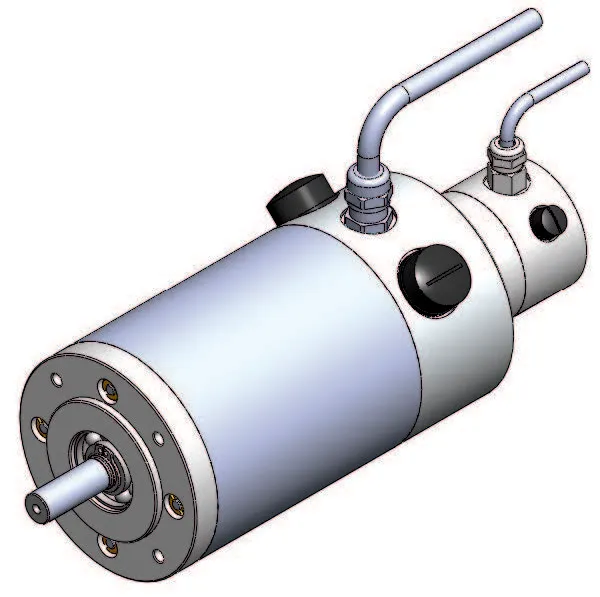

BB 80
BB80.20.055
5000
min-1
0.55
Nm
2.2
Nm
1.2
kg
153.5
mm
BB80.40.105
5000
min-1
1.05
Nm
4.2
Nm
2.3
kg
173.5
mm
BB80.60.155
5000
min-1
1.55
Nm
6.2
Nm
3.1
kg
193.5
mm
BB80.60.160
5000
min-1
1.6
Nm
6.4
Nm
3.1
kg
193.5
mm
BB80.80.200
5000
min-1
2
Nm
8
Nm
3.8
kg
213.5
mm

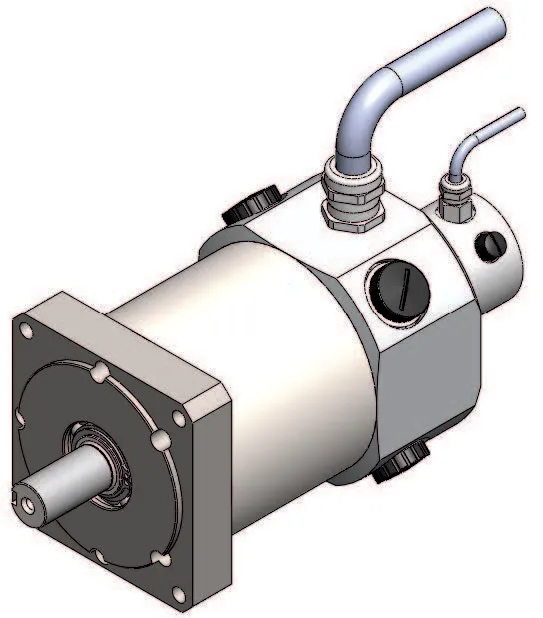

BB 96
BB96.36.220
5000
min-1
2.2
Nm
8.8
Nm
5.1
kg
197
mm
BB96.59.360
5000
min-1
3.6
Nm
14.4
Nm
7.9
kg
221
mm
BB96.105.460
5000
min-1
4.6
Nm
18.4
Nm
13.4
kg
266
mm
BB96.125.570
5000
min-1
5.7
Nm
22.8
Nm
15.2
kg
286
mm
