Rotationsmotoren

Bürstenlos

Hocheffizient, dynamisch und wartungsfrei - unsere bürstenlosen Rotationsmotoren stehen für maximale Performance und Zuverlässigkeit. Ideal für anspruchsvolle Anwendungen, bei denen Präzision, Lebensdauer und Effizienz entscheidend sind.
Produktbeschreibung

Hohe Leistungsdichte und Dynamik bei kompakter Bauform.

Die HTBL-S Baureihe besteht aus 10-poligen, permanenterregten AC-Synchron-Servomotoren mit mehrphasiger Wicklung. Durch die spezielle Magnetkreis-Geometrie werden eine hohe Leistungsdichte und eine kurze Bauform des aktiven Motorteils erreicht. Die geringe Rotorträgheit ermöglicht in Verbindung mit hohen Spitzendrehmomenten eine hohe Dynamik.

Die Motoren eignen sich damit besonders für anspruchsvolle Anwendungen in Werkzeugmaschinen, Verpackungsmaschinen, Druckmaschinen sowie in der Automatisierungs- und Handhabungstechnik.

‍

Ihre Vorteile
Hohe Leistungsdichte

Hohe Leistung bei gleichzeitig kompakter Bauform.

Hohe Dynamik

Geringe Rotorträgheit in Verbindung mit hohen Spitzendrehmomenten.

‍

Geringe Verluste

Effiziente Motorauslegung für anspruchsvolle Antriebsaufgaben.

Kompakte Bauform

Kurzer aktiver Motorteil durch spezielle Magnetkreis-Geometrie.

Flexible Ausführungen

Sonderausführungen und unterschiedliche Geber sind verfügbar.

Technische Eigenschaften
Motortyp
AC-Synchron-Servomotor
Polzahl
10-polig
Standardausführung
dreiphasig
Schutzart
IP54
Max. Anschlussspannung
700 V
Variantenvergleich
Hier finden Sie einen Überblick der verfügbaren Motortypen. Für eine konkrete Produktberatung setzen Sie sich gerne mit uns in Verbindung.
Motortyp
Maximale Drehzahl
Drehmoment
Spitzendrehmoment
Gewicht
Länge

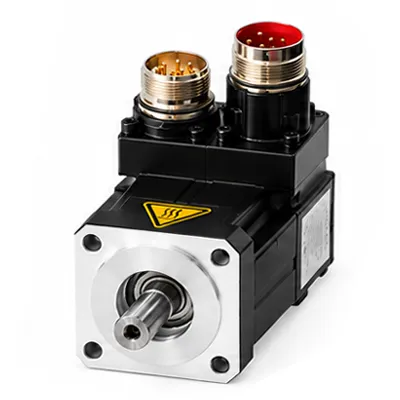

HTBL-S 055 / XXX
HTBL-S 055/017
8000
min-1
0.31
Nm
1.1
Nm
0.9
kg
80.5
mm
HTBL-S 055/035
8000
min-1
0.54
Nm
2.5
Nm
1.2
kg
98.5
mm
HTBL-S 055/070
8000
min-1
0.93
Nm
6
Nm
1.7
kg
133.5
mm
HTBL-S 055/105
8000
min-1
1.3
Nm
9.5
Nm
2.2
kg
168.5
mm

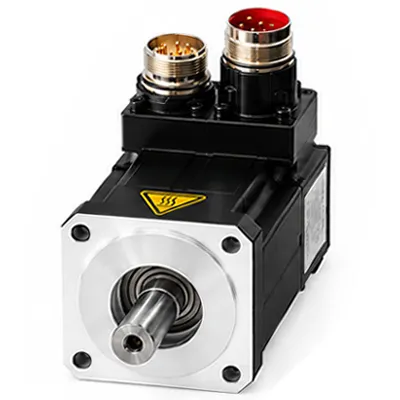

HTBL-S 070 / XXX
HTBL-S 070/017
6000
min-1
0.7
Nm
2.7
Nm
1.4
kg
89.5
mm
HTBL-S 070/035
6000
min-1
1.3
Nm
6.1
Nm
1.9
kg
107.5
mm
HTBL-S 070/070
6000
min-1
2.2
Nm
12
Nm
2.7
kg
142.5
mm
HTBL-S 070/105
6000
min-1
2.5
Nm
21
Nm
3.6
kg
177.5
mm

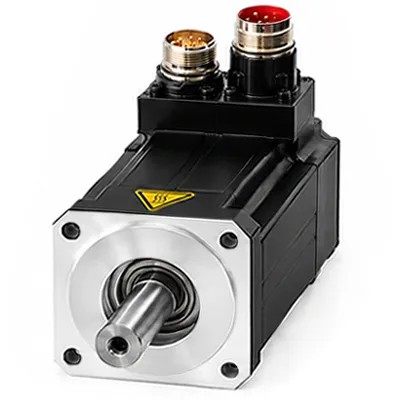

HTBL-S 093 / XXX
HTBL-S 093/017
4000
min-1
1.4
Nm
4.4
Nm
2.4
kg
84
mm
HTBL-S 093/035
4000
min-1
2.8
Nm
10.5
Nm
3.1
kg
102
mm
HTBL-S 093/070
4000
min-1
4.7
Nm
22.5
Nm
4.8
kg
137
mm
HTBL-S 093/105
4000
min-1
6.5
Nm
33.6
Nm
6.2
kg
172
mm
HTBL-S 093/140
4000
min-1
7.6
Nm
52
Nm
7.9
kg
207
mm

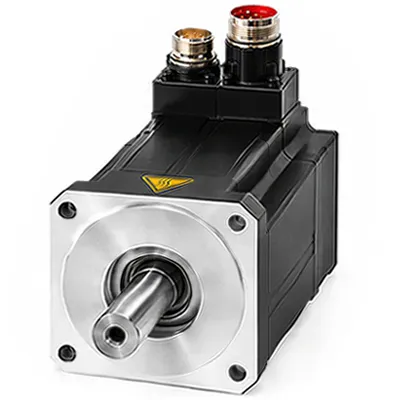

HTBL-S 138 / XXX
HTBL-S 138/035
3000
min-1
8.2
Nm
22
Nm
8.5
kg
118.5
mm
HTBL-S 138/070
3000
min-1
14.6
Nm
42
Nm
12.1
kg
153.5
mm
HTBL-S 138/105
3000
min-1
20.4
Nm
62
Nm
15.8
kg
188.5
mm
HTBL-S 138/140
3000
min-1
24.5
Nm
90
Nm
19.1
kg
223.5
mm
